Firma ALIGNMENT TOOLS je Vám připravena dodat laserový systém Easy-Laser pro ustavování hřídelí přesně podle Vašich potřeb. Tyto systémy jsou vhodné jak pro nejjednodušší ustavení horizontálních strojů, tak i pro náročná ustavení jakýchkoli dalších druhů rotačních strojů, např. i v prostředí s nebezpečím výbuchu (certifikace ATEX / Ex).
Easy-Laser nabízí ucelenou řadu systémů “generace XT”, která vychází z technologie využití více platform – to znamená, že naměřené hodnoty budete moci zobrazit na různých mobilních zařízeních, včetně vlastní zobrazovací jednotky Easy-Laser XT12. Měřicí i zobrazovací jednotky této řady jsou robustní a odolné prachu i vodě (krytí IP66 a IP67). Díky dlouhé provozní době (až 16 hodin u displejové jednotky a 24 hodin u měřicích jednotek) budete moci dokončit jakékoliv měření i v těch nejtěžších podmínkách. Zobrazovací jednotka XT12 je standardně vybavena fotoaparátem s rozlišením 13 Mpx, navíc ji můžete doplnit o IČ kameru, takže k výsledkům měření můžete přidat tepelný obraz stroje před a po jeho ustavení.
Kromě standardních systémů pro měření souososti hřídelí nabízí Easy-Laser rovněž speciální systémy pro ustavování generátoru a převodovky u větrných turbín od výrobců Vestas, Siemens Gamesa apod.
Přehled laserových systémů pro ustavování hřídelí
Easy-Laser XT770
XT770 je nejvýkonnějším systémem řady “Generation XT”. Sestava XT770 GEO KIT s otočným laserem D22 umožňuje díky dvouosým měřicím jednotkám, kromě klasických měření souososti hřídelí, provádět také základní geometrická měření.
Pomocí systému Easy-Laser XT770 můžete ustavovat horizontální, vertikální/přírubové stroje i soustrojí, změřit zkrut základů, volnou patku, vůli v ložisku atd. Program EasyTrend umožňuje sledovat pohyb stroje v průběhu času. To je užitečné při kontrole tepelné roztažnosti a problémů s pnutím potrubí.
Typické aplikace
- horizontální a vertikální rotační stroje i soustrojí (neomezený počet strojů v řadě)
- měření zkrutu základů
- v sadě s otočným laserovým vysílačem D22 (XT770 GEO KIT) možnost základních geometrických měření (přímost, rovinnost)
- za použití příslušenství: měření řemenic s digitální přesností (laser XT190 BTA); měření vibrací (vibrometr XT280 VIB)
Prospekt Easy-Laser XT770 Shaft (ve formátu PDF)
Ukázka ustavování kardanů se systémem Easy-Laser XT770 Shaft
Easy-Laser XT660
Systém XT660 je dalším modelem řady “Generation XT”, která vychází z technologie využití více platform – to znamená, že naměřené hodnoty budete moci zobrazit na různých mobilních zařízeních, včetně vlastní zobrazovací jednotky Easy-Laser XT11.
Produkty řady XT jsou robustní, odolné prachu i vodě (krytí IP66 a IP67). Díky dlouhé provozní době (až 16 hodin u displejové jednotky a 24 hodin u měřicích jednotek) budete moci dokončit jakékoliv měření i v těch nejtěžších podmínkách. Displejová jednotka XT11 je standardně vybavena fotoaparátem s rozlišením 13 Mpx, navíc ji můžete doplnit o IČ kameru, takže k výsledkům měření můžete přidat tepelný obraz stroje před a po jeho ustavení.
Typické aplikace
- horizontální a vertikální rotační stroje i soustrojí (max. 3 stroje v řadě)
- měření zkrutu základů
- za použití příslušenství: měření řemenic s digitální přesností (laser XT190 BTA); měření vibrací (vibrometr XT280)
Prospekt Easy-Laser XT660 Shaft (ve formátu PDF)
Easy-Laser XT550 Ex/ATEX
Systém XT550 s certifikací Ex/ATEX byl vyvinut pro nebezpečná prostředí a lze jej snadno ovládat prostřednictvím naší aplikace XT Alignment App. Jedná se o pokročilý měřicí systém pro ustavování horizontálních i vertikálních rotačních strojů.
Easy-Laser XT550 má všechny vlastnosti systému XT660 s jedním zásadním rozdílem – je jiskrově bezpečný a může být použit v potenciálně nebezpečných oblastech.
Typické aplikace
- horizontální a vertikální rotační stroje i soustrojí (neomezený počet strojů)
- měření zkrutu základů
- za použití příslušenství (toto není certifikováno pro Ex/ATEX prostředí): měření řemenic s digitální přesností (laser XT190 BTA); měření vibrací (vibrometr XT280)
Prospekt Easy-Laser XT550 Ex Shaft (ve formátu PDF)
Easy-Laser XT440
XT440 je prvním modelem řady ustavovacích systémů “Generation XT”. Tento systém je určený především pro jednoduché a přesné měření souososti hřídelů, po dokoupení příslušenství umožňuje i měření řemenic.
Typické aplikace
- horizontální a vertikální rotační stroje
- za použití příslušenství: měření řemenic s digitální přesností (laser XT190 BTA); měření vibrací (vibrometr XT280 VIB)
Prospekt Easy-Laser XT440 Shaft (ve formátu PDF)
Systémy pro ustavování větrných turbín
Součástí systémů pro ustavování větrných turbín jsou sady držáků pro ustavení převodovky a generátoru s demontovanou spojkou a zajištěným rotorem. Tyto sady jsou vhodné pro měření různých modelů větrných turbín od největších světových výrobců.
Z bezpečnostních důvodů vyžaduje celá řada předních výrobců, aby se seřízení provádělo bez spojky a tím pádem bez otáčení hřídele. Systémy Easy-Laser jsou navrženy i pro použití s demontovanou spojkou a zajištěným rotorem.
Přístroje Easy-Laser pro měření větrných turbín jsou určeny jak pro použití během instalace, tak i pro pravidelnou údržbu v terénu. Jsou proto vhodné i pro požadavky servisních společností.
- Systémy Easy-Laser pro ustavování hřídelí větrných turbín s uzamčeným rotorem
Easy-Laser nabízí dva speciální systémy s držáky, které jsou vhodné na specifické velikosti přírub převodovky/generátoru pro mnoho variant větrných turbín od předních výrobců:

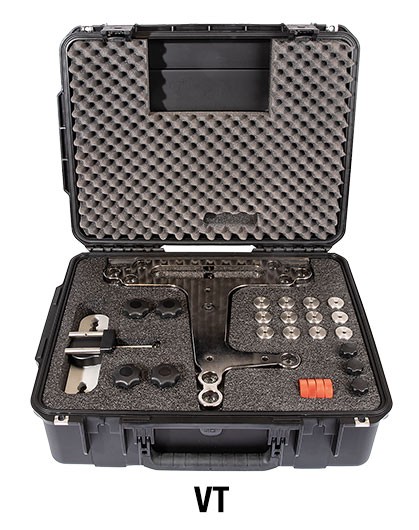

Systém VT: Tento systém pro ustavení hřídelí je určený pro všechny typy turbín VESTAS. Skládá se ze tří různých sad, které se prodávají samostatně: jedna všeobecná instalační sada, jedna doplňková servisní sada pro použití na menších turbínách a jedna sada pro nejnovější typy turbín. Instalační sadu lze dodat bez měřicích jednotek, zobrazovací jednotky, případně dalšího příslušenství, pokud je již vlastníte. Tyto sady je možné použít s měřicími jednotkami řady E i generace XT.

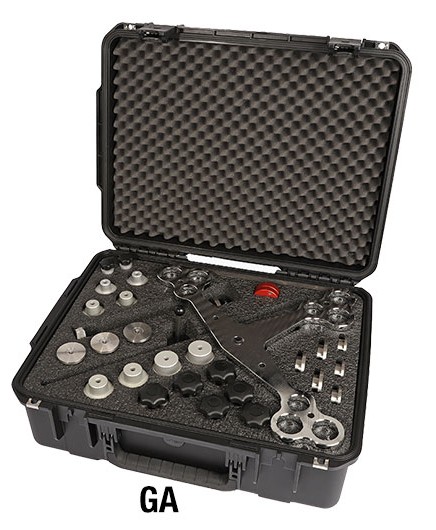

Systém GA: Toto řešení je určené pro všechny typy větrných turbín SIEMENS GAMESA a zahrnuje sadu se zobrazovací jednotkou a měřicími jednotkami (řada E) a konzolemi pro měření s nasazenou spojkou, a také sadu konzol (pro řady E i XT) pro měření s demontovanou spojkou. Sady se prodávají samostatně nebo jako balíček.
- Systémy Easy-Laser pro ustavování větrných turbín s rotující hřídelí
Během měření souososti s namontovanou spojkou se musí hřídel otáčet, například pomocí servopohonu, a zastavit brzdou. Měřicí program EasyTurn (který je standardně součástí všech systémů Easy-Laser) je pro tento typ měření nejvhodnější – pro určení stavu ustavení vyžaduje minimální otočení hřídele. Pro provedení ustavení s rotující hřídelí nabízíme dva standardní systémy:
Easy-Laser XT660 Shaft SG1: Varianta systému pro ustavování hřídelí XT660 s držáky pro použití na turbínách Siemens Gamesa různých modelů.
Easy-Laser XT660 Shaft WMB: Verze systému pro ustavování hřídelí XT660 s držáky vhodné pro použití na různých modelech dalších významných výrobců těchto turbín.
Certifikát TÜV SÜD ke stažení
